（一）、10kV冷澆注樹脂中心接頭擊穿

故障原因：

因為中心接頭連管壓接不緊，電阻增大，導電體發熱溫升過高，導致絕緣碳化，以至于相間擊穿。

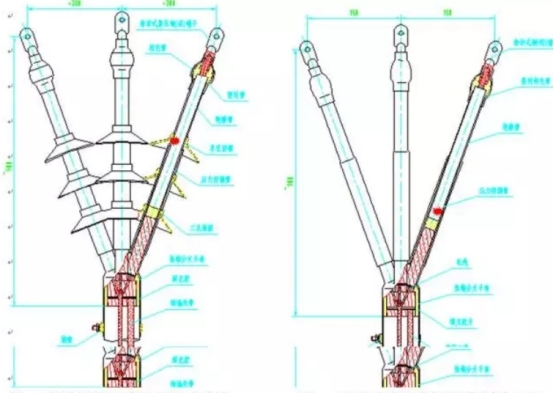

（二）、10kV熱縮終端擊穿缺陷

故障原因：

應控管體積電阻率過低，擊穿缺陷一般呈現于應控管以上；應控管體積電阻率過高，擊穿缺陷一般呈現于應控管以內。

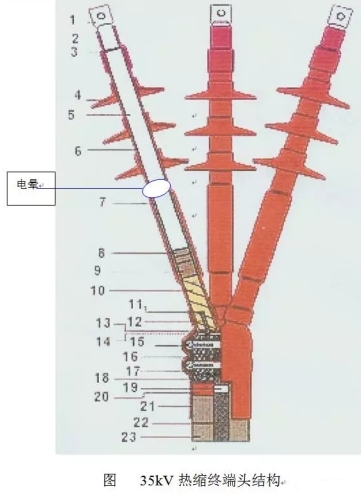

（三）、35kV熱縮電纜附件應控管附近電暈

原因分析：

電纜屏蔽未端及應控管內部因為存在氣隙，在高壓電場下產生電暈。

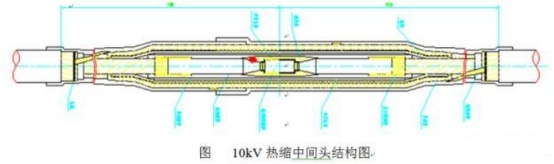

（四）、10kV熱縮電纜附件中心頭反應力錐處擊穿

故障原因：

因為中心接頭沒有切削反應力錐，銜接收與絕緣銜接處電場驟變，導致擊穿。

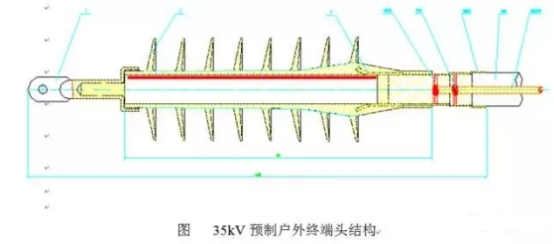

（五）、35kV預制野外電纜附件爬穿

故障原因：

因為野外終端絕緣套內孔孔徑過大，與電纜絕緣過盈不到1mm，界面壓緊力不可而爬穿。

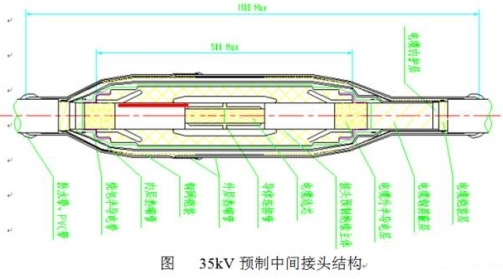

（六）、35kV預制中心接頭爬穿

故障原因：

因為預制中心頭半導電層脫碳，加上過盈量太小，為1mm，導致界面壓力缺少，而爬穿。

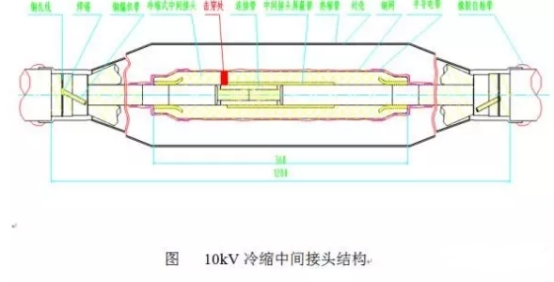

（七）、10kV冷縮電纜附件接頭擊穿

故障原因：

因為銜接收壓接后伸長過長，安裝標準沒有在中心，而傾向一端，構成銜接收脫離屏蔽套，電場無法改然后擊穿。

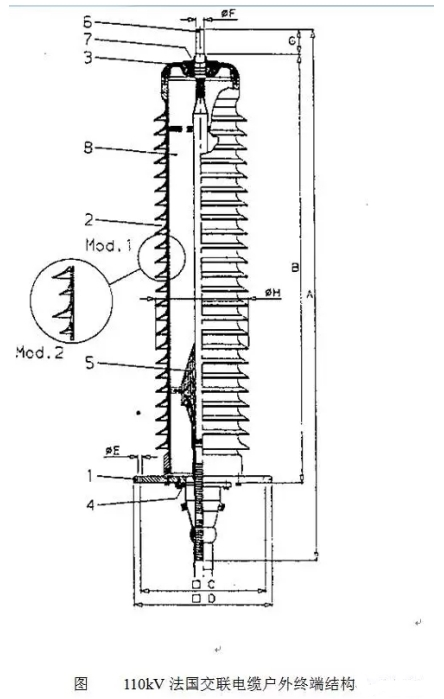

（八）、法國110kV交聯電纜野外終端事故

故障原因：

因為上部密封規劃不良，構成進水，終端受潮短路而擊穿。

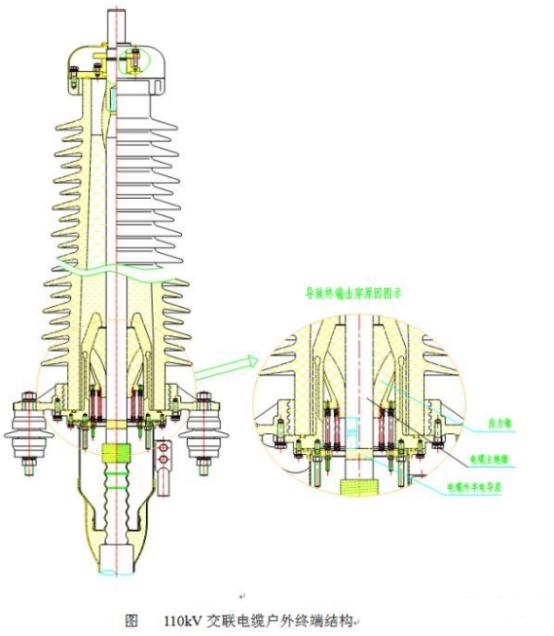

（九）、110kV交聯電纜野外終端事故

故障原因：

因為施工時電纜剝切標準弄錯，絕緣屏蔽多剝掉130mm，結果使得應力錐脫開絕緣屏蔽70mm，無法改進電場，而工作一年后擊穿。

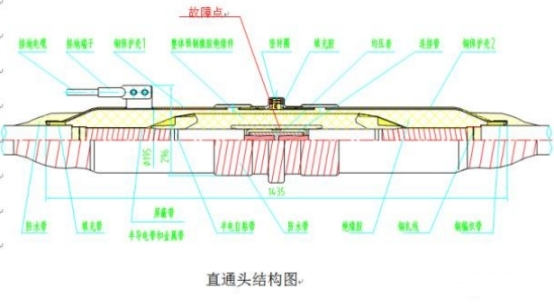

（十）、110kV預制中心接頭爬穿

故障原因：

因為施工安裝時，箍在接頭連管外的金屬均壓套凹槽中的恒力繃簧尾部沒有包扎好，構成套入絕緣套時，嚴峻劃傷絕緣套表里表構成爬電通道而擊穿。
